【中国海警局】 「海警2901」「海警3901」の武装 【画像】 主砲は76mm単装速射砲、副砲2基は30mmか?

20160114194723
飞扬军事)(赤丸や赤矢印、テキストは管理人による)

中国海警局の、満載排水量1万2000トンといわれる大型海警船「海警2901」「海警3901」。

武装に関する報道をまとめてみると、主武装として、76mm単装速射砲1基。副砲2基と重機関銃(高射機銃)2基を持つ。

海警3901は76ミリの機関砲や対空砲などを装備しているほか、重量級ヘリコプターの搭載も可能とされる。

中国の巨大海洋監視船「海警3901」が完成 76ミリ機関砲や対空砲装備 南・東シナ海で警備か(1/13|産経ニュース)



武装について、これまでに公開された画像から検証してみた。



Ads by Google




空母いぶき 3 (ビッグ コミックス)

空母いぶき 3 (ビッグ コミックス)





主砲の76mmが写っている公開画像は、ほとんど全てで主砲にカーキ色のカバーがかかっている。そのシルエットから「PJ26型单管76mm単装速射砲」の可能性が高そうだ。(ロシアから購入したAK-176Mを参考にして国産化した機関砲。)

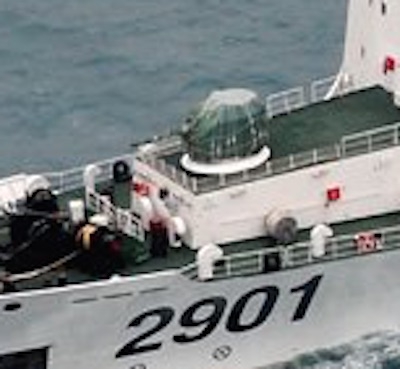

「海警2901」。東シナ海を管轄する東海分局に配属された後。
20160114191902
飞扬军事



舟山基地の埠頭での「海警2901」見学会で撮影された主砲。

20160114191904
(微博より)

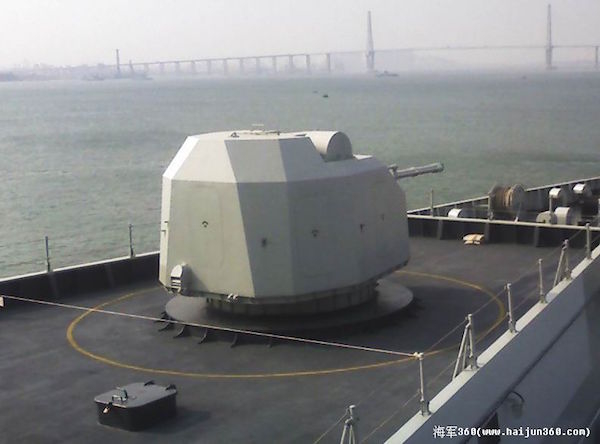

海軍軍艦の「PJ26型单管76mm速射砲」

20160114191905
海军360)

射程は11.5〜15.5km、発射速度は60〜120発/分(ロシア製AK176の諸元)。

PJ26型单管76MM隐身舰炮 - 海军360

空母いぶき(1) (ビッグコミックス)

空母いぶき(1) (ビッグコミックス)



・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・



76mmばかり注目されているが、副砲2基は30mm機関砲で、沿岸警備隊の船としては大きい部類なのかもしれない。

副砲は、後部のヘリ格納庫の上の、ヘリ管制室の両脇に設置されている。試験航海では台座だけで砲は無かった。配属後の「海警2901」の画像から、カバーがかかった副砲のシルエットが少し分かった。

砲身は短く、砲の後ろ側に四角い?出っ張りがある。「H/PJ14型单管30mm機関砲」または「H/PJ17型单管30mm機関砲」と似ているようだ。



「海警2901」

20160114194722
(赤丸や赤矢印、テキストは管理人による)

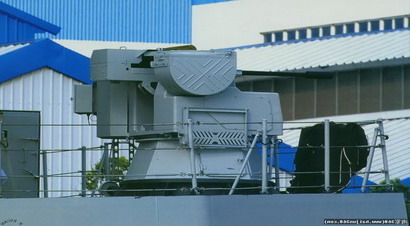

海軍軍艦の「H/PJ14型单管30mm機関砲」

20160114191858
海军360)(注:画像比較のため、オリジナル画像から左右反転しています。)

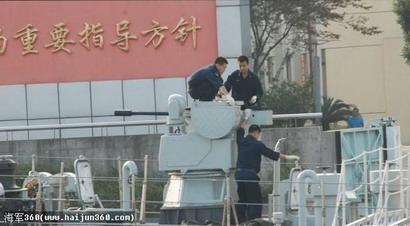

20160114191857
(海军360)(砲の向きは逆です。岸壁の手すりに注意。)

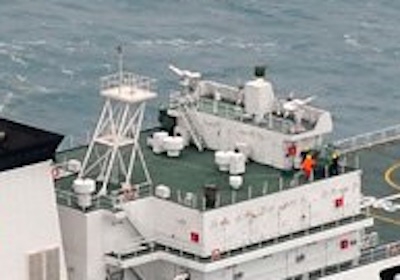

「海警2901」

20160114191901
飞扬军事

副砲が設置されているスペースは、概算で幅約3m(手摺りからヘリ管制室まで)(海警3901の試験航海の画像に物差しを当てた程度の精度)。副砲の脇にいるオレンジ色の物体は作業員だろう。

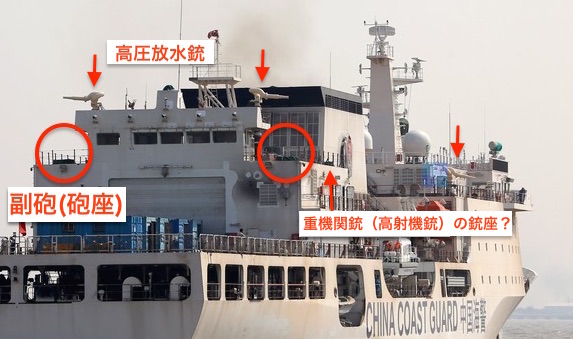

試験航海に出る「海警3901」。副砲は台座部分だけ(赤丸)。(高圧放水銃(白色)を4基装備している(赤い矢印)。)

20160114194721
环球网(赤丸や赤矢印、テキストは管理人による)



英字紙チャイナ・デイリーの記事によると、 "two close-range defense guns" (近防炮(近防砲))だそうだ。直訳ぽい。

近防炮 - 海军360

H/PJ14型单管30mm舰炮 - 海军360

H/PJ17型单管30mm舰炮 - 海军360

空母いぶき(2) (ビッグコミックス)

空母いぶき(2) (ビッグコミックス)



・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・



重機関銃(高射機銃)について、産経ニュースの記事は「対空砲」と書いたようだ。(これは副砲のことなので修正しました。m(_ _)m)
参照した12日付の中国英字紙チャイナ・デーリーの記事に "two anti-aircraft guns" と書かれているので、ざっくりと「対空砲」と訳したのだろう。

...and is armed with one 76-millimeter naval cannon, two close-range defense guns and two anti-aircraft guns.

New surveillance vessel poised for Coast Guard duties (1/12 | Chinadaily)



「海警2901」の進水後の写真を最初に報道した、中国メディアの観察者網の記事によると、“76mm速射砲、副砲を2門と高射機銃2挺”となっている。
高射機銃(高射机枪)は日本語では一般的ではないので、重機関銃と訳すほうが適切だろう。

据悉,“海警2901”船的满载排水量达1.2万吨,航速达25节。该船装备有76毫米速射舰炮、2门副炮以及2挺高射机枪,航速达25节,不论是续航力、耐冲撞性能、适航性、速度各方面都对周边国家海上执法船具备较大优势。

中国万吨海警船“海警2901”已下水并完成涂装 排水量世界第一(2014-12-14|观察者网)



「海警2901」の空撮画像をいろいろ見てみたが、それらしい装備は見当たらない。

唯一、ヘリ格納庫の上の船首側の角にある黒いものが、もしかしたら重機関銃の銃座なのかもしれない。89式12.7mm重機関銃、14.5mm重機関銃あたりだろうか?続報を待ちたい。

20160114191901

QJG02式14.5mm单管高射机枪_百度百科

高射机枪 - 百度百科



法執行隊員が携行出来るサイズの武装に、軽機関銃や小銃などがあるだろう(無いわけがない)。
